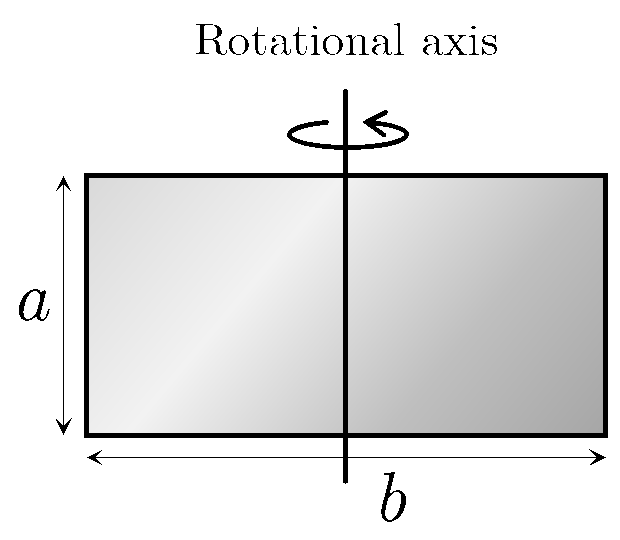

矩形板（長方形の板）の慣性モーメント3

長方形の面積は ${\displaystyle S=ab}$ であるので，面密度 ${\displaystyle \sigma }$ は

${\displaystyle \sigma =\frac{M}{S}=\frac{M}{ab}}$

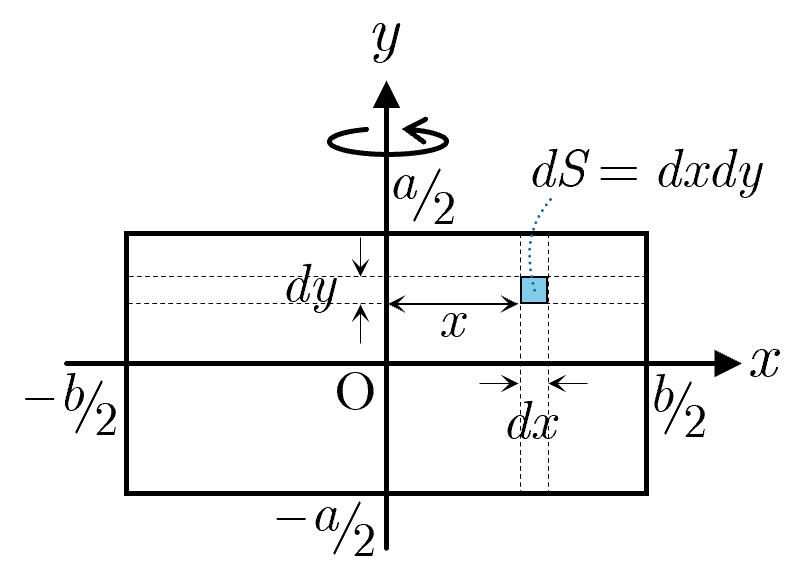

である．図のように座標軸を設定し，${\displaystyle xy}$ 面上で細かく分割された矩形板の微小部分を考えると，微小部分の面積は ${\displaystyle dS=dxdy}$ なので，微小部分の質量 ${\displaystyle dm}$ は

${\displaystyle dm=\sigma dS=\frac{M}{ab}dxdy}$

と表される．位置 ${\displaystyle (x,y)}$ にある微小部分の回転半径は ${\displaystyle r=\left|x\right|}$ であり， ${\displaystyle xy}$ 面における積分範囲は ${\displaystyle -\frac{a}{2}\le x\le \frac{a}{2}}$ ， ${\displaystyle -\frac{b}{2}\le y\le \frac{b}{2}}$ である．よって， ${\displaystyle y}$ 軸まわりの慣性モーメントは

${\displaystyle I={\displaystyle {\int }_M{r}^{2}dm}={\displaystyle {\int }_S{x}^2\times \frac{M}{ab}dxdy}}$ ${\displaystyle =\frac{M}{ab}{\displaystyle {\int }_{-a/2}^{a/2}\left\{{\displaystyle {\int }_{-b/2}^{b/2}{x}^{2}dx}\right\}dy}}$

${\displaystyle \phantom{I}=\frac{M}{ab}{\displaystyle {\int }_{-a/2}^{a/2}{\left[\frac{1}{3}{x}^3\right]}_{-b/2}^{b/2}dy}}$ ${\displaystyle =\frac{M}{ab}{\displaystyle {\int }_{-a/2}^{a/2}\frac{1}{12}{b}^{3}dy}}$

${\displaystyle \phantom{I}=\frac{M}{ab}{\left[\frac{1}{12}{b}^{3}y\right]}_{-a/2}^{a/2}}$ ${\displaystyle =\frac{M}{ab}\cdot \frac{1}{12}a{b}^3}$ ${\displaystyle =\frac{M{b}^2}{12}}$

となる．
